Principales caractéristiques des vérins électriques série ETH de Parker :

– Section de 46,5 à 95 mm.
– Course jusqu’à 1600 mm.
– Vitesse maximum 1,6 m/s (suivant pas de vis).
– Effort de poussée maximum 25100 N.
– Anti-rotation intégré.
– Capteurs de limite et câbles intégrés dans le profil.
– Transmission par vis à billes.
– Répétabilité de 0,03 à 0,05 mm.
– Très silencieux.
– Disponible avec renvoi à courroie (moteur en parallèle).
– Version IP65 en option.
– Protection pour environnement agressif en option.

Produits par marque > Voir Parker

Principales caractéristiques des moteurs brushless série EX de Parker:

– De 1,75 à 35 Nm.
– Classification : II 2G EEx d IIB T4 (gaz) ou II 2GD EEx d IIB T4 IP 65 T1 35°C.
– Normes EN 50014, EN 50018, EN 50281-1-1.
– Rapport performance/volume élevé.
– Construction optimisée pour une qualité de mouvement optimale, moteurs 10 pôles.
– Avec ou sans clavette.
– Nombreux bobinages pour une adéquation parfaite avec les applications.
– Option frein disponible.
– Disponible avec réducteur ATEX type GA pour une solution motoréducteur certifiée.

Produits par marque > Voir Parker
Voir le site du fabricant > Série EX – Servomoteurs brushless antidéflagrants (ATEX)

Les tables miniatures de précision MX80 de PARKER sont utilisées lorsque l’espace disponible est très réduit. Elles existent dans des courses de 25 à 150 mm et peuvent être combinées sur trois axes. Les versions MX80S sont équipées d’une transmission par vis à billes ou trapézoïdale pour une répétabilité bidirectionnelle pouvant aller jusqu’à 1,5 µm. En option, elles peuvent être équipées d’une règle linéaire (résolution jusqu’à 0,1µm). Elles sont associées au choix à une motorisation pas à pas ou brushless. Lorsque des mouvements très rapides sont nécessaires, ou bien encore pour une précision encore supérieure, les versions MX80L équipées d’un moteur linéaire, permettent d’atteindre des accélérations jusqu’à 5G et une répétabilité de +/- 0,4 µm. Tous les accessoires sont disponibles : capteurs de limites et d’origine, câbles, platines de liaison etc.… . Une option préparation salle blanche est possible. En complément, des contrôleurs pas à pas ou brushless peuvent être proposés pour assurer le pilotage de ces tables.

Septembre 2010

Principales caractéristiques de la mini table linéaire de précision MX80L de Parker :

– Course de 25 à 150 mm.
– Charge maximum de 8 kg.
– Vitesse maximum 2 m/s.
– Accélération maximum 1500 mm/s².
– Vitesse de 20 à 200 mm/s.
– Répétabilité bidirectionnelle jusqu’à +/- 0,4 microns.
– Combinables jusqu’a 3 axes.
– Règle linéaire résolution de 5 à 0,01 micron.
– Version salle blanche.

Produits par marque > Voir PARKER
Voir le site du fabricant > MX80L entraînement moteur linéaire, guidage roulement à rouleaux croisés, tables de positionnement linéaires miniatures

Principales caractéristiques de la table de précision série LXR de Parker :

– Compacte et légère.
– Section de 100 à 285 mm.
– Charge jusqu’à 950 kg.
– Vitesse jusqu’à 3 m/s.
– Accélération maximum 5G.
– Course jusqu’à 3 mètres.
– Profil alu rigide.
– Répétabilité jusqu’à +/- 1 micron (suivant le type de règle linéaire).
– Moteur linéaire intégré.
– Double Guidages à billes.
– Feuillard de protection inox contre la poussière (IP30).
– Avec chaîne porte câbles.
– Capteurs fin de course et origine intégrés.
– Version salle blanche.
– Configuration multi-axes sur demande.
– Alimentation 220 Vac.
– Compatible avec les variateurs de la série Compax.

Produits par marque > Voir PARKER

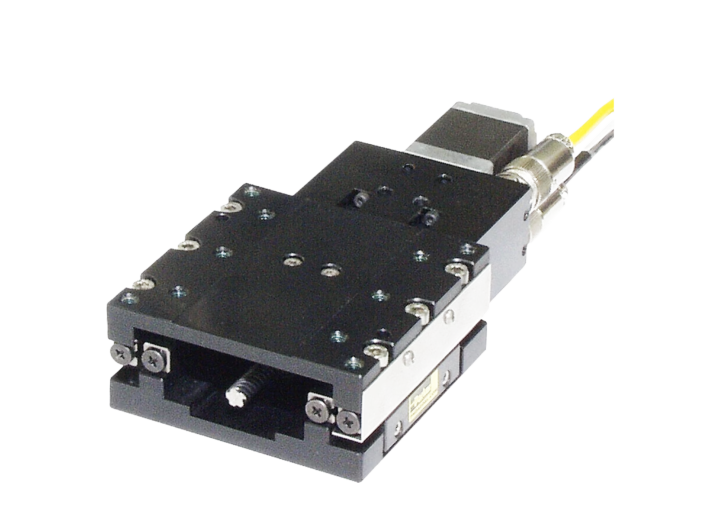

Principales caractéristiques des tables miniatures de précision MX80S de Parker :

– Course de 25 à 150 mm.
– Charge maximum de 8 kg.
– Transmission par vis trapézoïdale ou vis à billes.
– Vitesse de 20 à 200 mm/s.
– Répétabilité bidirectionnelle jusqu’à +/- 1,5 microns.
– Combinables jusqu’à 3 axes.
– Disponible en motorisation pas à pas ou brushless.
– Règle linéaire en option.
– Version salle blanche.
– Entraînement manuel par vernier avec système de blocage.

Tables miniatures de précision MX80S > En savoir plus
Produits par marque > Voir Parker
Voir le site du fabricant > Ballscrew Driven, Cross Roller Guided, Miniature Linear Positioner – MX80S Series (EN)

Principales caractéristiques des axes linéaires de la gamme Trilogy de Parker :

– Compacts et légers.
– Section de 133 à 272 mm.
– Charge jusqu’à 180kg.
– Vitesse jusqu’à 7 m/s.
– Accélération maximum 5G.
– Course jusqu’à 2.8 mètres.
– Profil alu rigide.
– Répétabilité jusqu’à +/- 1 micron (suivant le type de règle linéaire).
– Moteur linéaire intégré.
– Guidage à billes à simple ou double rail.
– Avec chaîne porte-câbles.
– Alimentation 220 Vac.
– Compatible avec les variateurs de la série Compax.

Produits par marque > Voir Parker

Principales caractéristiques des variateurs pas à pas XL :

– De 2,5A 24Vcc jusqu’à 5A 75Vcc.
– Pilotage en pulse et direction ou en step up/step down.
– Micro pas de 400 à 4000 pas/tr.
– Fonction oscillateur.
– Alimentation 220 Vac disponible (XL PSU).

Produits par marque > Voir PARKER
Voir le site du fabricant > XL25 Mini Variateur/Contrôleur Pas À Pas : 2,5Apk / 24-80VDC

Principales caractéristiques des moteurs brushless NV :

– De 0,9 à 30 Nm.
– Jusqu’à 17000 tr/mn.
– Alimentation 220 Vac mono ou triphasé et 400 Vac triphasé.
– Rapport performance/volume élevé.
– Construction optimisée pour une qualité de mouvement optimale, moteur 10 pôles.
– Arbre lisse.
– Nombreux bobinages pour une adéquation parfaite avec les applications.
– Option codeur absolu mono ou multitour.
– Equilibrage soigné pour un faible niveau de vibration et une durée de vie accrue.

Produits par marque > Voir Parker

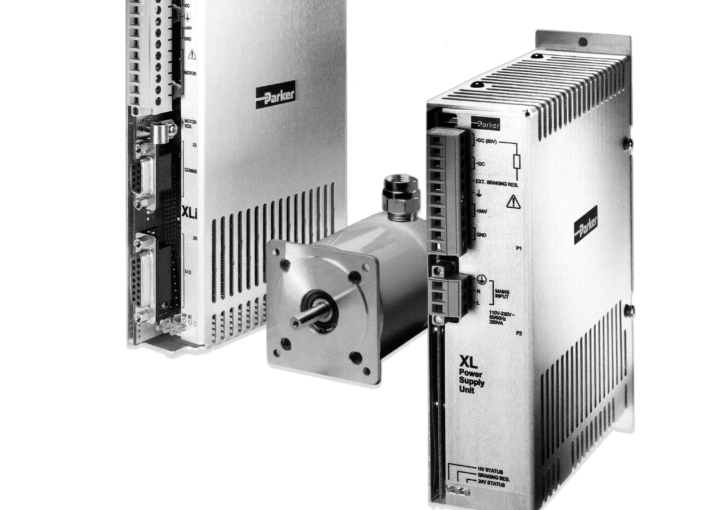

Principales caractéristiques des contrôleur pas à pas XLi :

– 10 Entrées/8 sorties TOR.
– Alimentation de 24 à 75 Vdc (suivant modèles).
– Alimentation 220 Vac disponible (XL PSU).
– Programmation simple en langage EASI.
– Pilotage par entrées/sorties ou liaison série.
– Disponible en version puissance seule.
– Appel de sous programmes par codages des entrées.

Produits par marque > Voir PARKER
Voir le site du fabricant > XL25 mini variateur/contrôleur pas à pas

Principales caractéristiques des variateurs brushless ViX :

– Alimentation 24 à 80 Vdc.
– Existe en version variateur seul (Pilotage en +/- 10V mode vitesse ou mode couple) ou en version avec contrôleur intégré.
– Version bus CanOpen.
– Paramétrage / Programmation aisée via EASI Tool (identique à la version pas à pas du modèle ViX).
– Très compact.

Produits par marque > Voir PARKER
Voir le site du fabricant > ViX250 servo variateur/contrôleur standalone basse tension

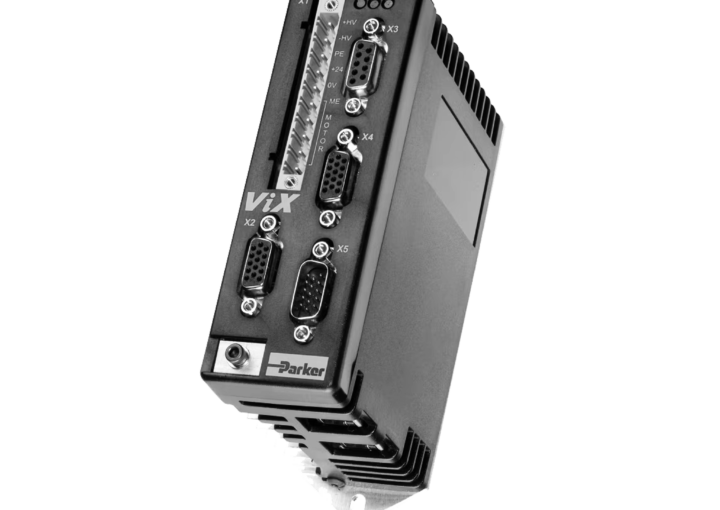

Principales caractéristiques des contrôleurs micro-pas VIX :

– 5 Entrées/3 sorties TOR.
– Alimentation de 24 à 75 Vdc (suivant modèles).
– Disponible en 2,5 et 5 A.
– Alimentation 220 Vac disponible (XL PSU).
– Programmation simple en langage EASI.
– Pilotage par entrées/sorties ou liaison série.
– Entrée codeur pour gestion en boucle fermée.
– Jusqu’à 51200 pas par tour.
– Disponible en version brushless.
