Spécialiste en positionnement et
contrôle de mouvements

TRIO Motion

Des contrôleurs d’axes pour vos machines des plus simples aux plus exigeantes.
Contrôleurs d'axes pour moteurs pas à pas.
Contrôleurs d'axes pour servo-moteurs brushless ou CC.

TRIO Motion

Trio Motion : Nouvelle gamme de produits de motorisation brushless.

Trio Motion complète sa gamme de contrôleurs d’axes.

Ensemble de moteurs et variateurs brushless DX3 et DX4 de Trio Motion

Ensemble de moteurs et variateurs brushless DX3 et DX4 | Trio Motion

Leader sur le marché mondial des contrôleurs d’axes, Trio Motion enrichit son catalogue de produits d’une gamme de motorisation brushless. Cette nouvelle offre comprend des variateurs brushless de la série DX4 et DX3 ainsi que des moteurs brushless avec la série MXL et MXM.

Les produits Trio Motion sont des solutions de contrôle de mouvements extrêmement fiables et qualitatifs. Ils sont également connus pour leur haute performance sur le long terme et leur grande polyvalence.

Ces moteurs brushless sont disponibles en 220 Vac et en 3 x 400 Vac pour la gamme DX3 (pour une puissance allant de 0.05 à 3.2 Nm). Les variateurs brushless sont optimisés pour fonctionner avec la gamme de contrôleurs et de moteurs Trio Motion. Ces derniers, issus de la série MX, sont équipés de codeurs haute résolution, incrémentaux ou absolus. Ils sont également munis d’un système de reconnaissance automatique permettant au variateur de reconnaitre le moteur utilisé dès le raccordement.
Le logiciel de paramétrage, quant à lui, s’avère identique à celui utilisé avec tous les contrôleurs Trio Motion ; de la Flex 6 Nano aux MC664. La mise en service ainsi que la programmation sont ainsi grandement simplifiées.

A noter que les produits de cette nouvelle gamme de moteurs brushless Trio Motion sont disponibles rapidement.


TRIO Motion

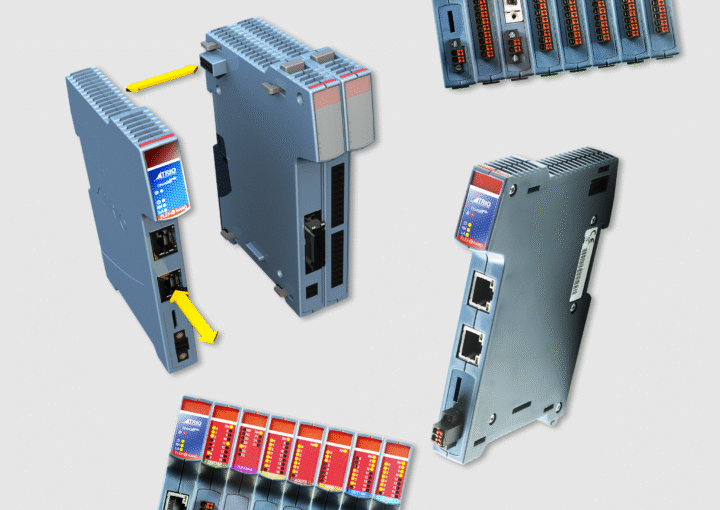

Le contrôleur multi-axes FLEX-6 NANO de TRIO Motion

Cartes d'axes ultra puissantes, flexibles et compactes

Flex-6 Nano de TRIO Motion

Contrôleur multi-axes, compact, modulable et très performant.
TRIO Motion présente les FLEX-6 NANO, des cartes d’axes ultra compactes et puissantes. Elles intègrent un Bus EtherCAT et peuvent contrôler jusqu’à 64 servo moteurs. Une carte micro SD permet d’augmenter leur mémoire de 32 GB. Alimentation en 24 Vdc. Très flexibles, ces contrôleurs intelligents s’intègrent parfaitement dans vos applications.

La FLEX-6 NANO, une carte d’axe modulable et évolutive.
Flex-6 Nano de TRIO Motion
Elle permet de contrôler de 2 à 64 axes en mouvements. Si vous choisissez la carte 2 axes pour un premier besoin, il est ensuite possible de « l’upgrader » afin de disposer d’autant d’axes que nécessaires : La FLEX-6 NANO évolue selon vos exigences.
De plus, grâce aux modules d’extension EtherCAT Flexslice, il devient alors possible d’ajouter des entrées et sorties digitales, analogiques, de gérer des thermocouples ou de piloter des axes en pulses et direction.
Ces modules EtherCAT Flexslice offrent ainsi une solution plus robuste, rapide et flexible tant pour le contrôle de mouvement (Motion Control) que pour l’automatisation. Les temps de cycle EtherCAT sont pris en charge et peuvent aller jusqu’à 125 μs. Enfin, grâce à la technologie EBUS, tous les sous-modules peuvent être placés sur le réseau EtherCAT sans limiter les performances.

« MOTION PERFECT » le logiciel de TRIO MOTION.
Depuis toujours, TRIO Motion développe un même logiciel pour tous ses produits : MOTION PERFECT. Ce dernier évolue, intégrant des fonctions et capacités supplémentaires (notamment une couche IEC 61131-3), mais reste identique sur la base. Ainsi, TRIO Motion assure le suivi de ses produits depuis plus de 30 ans et garantit la comptabilité de vos anciens programmes sur les nouvelles générations de contrôleur.

TRIO Motion propose ici un nouveau produit ultra performant et ouvert, mais néanmoins particulièrement accessible et compétitif.

Découvrez le contrôleur multi-axes FLEX-6 NANO de TRIO MotionTRIO Motion

Produits par marque > Voir TRIO Motion
Toutes les gammes Portescap > Gamme de contrôleurs d’axes




TRIO Motion

Ensemble variateur et moteur brushless DX4

Une solution contrôleur + variateur + moteur offrant performance et fiabilité.

Servo drive performants et fiables de Trio Motion

Principales caractéristiques de l’ensemble de variateur + moteur brushless DX4 de TRIO Motion :

– 220Vac de 50W à 1.5kW.
– Capacité de surcharge de 350%
– Taille compacte.
– Disponibles en 3 tailles de boîtier avec des puissances allant de 50W à 1.5kW.
– Compatibles avec la gamme de moteurs et accessoires MX.
– Codeur incrémental 20 bits ou absolu 23 bits.
– Programmation par micrologiciel pouvant être mis à jour sur le terrain.
– Coordinateur d’entraînement et de mouvement entièrement intégré dans Motion Perfect.
– Compatible avec tous les contrôleurs EtherCat Trio (Série MC et Flex 6 Nano)
– Idéal pour les solutions multi-axes.

Produits par marque > Voir TRIO Motion
Voir le site du fabricant > DX4 – AC Servo Drive (EN)

TRIO Motion

Contrôleur multi-axes évolutif Flex-6 Nano

Solution compacte et économique

Contrôleur Multi-Axes évolutif Flex-6-Nano de TRIO Motion

Principales caractéristiques de ce contrôleur multi-axes Flex 6 Nano de TRIO Motion :

– De 1 à 64 axes sur bus EtherCat.
– Programmation en langage multitâches Trio Basic et/ou en IEC 61131-3.
– Temps de cycle ramené à 125µs.
– Port Ethernet pour la programmation et l’échange de données vers PLC ou HMI (EtherNet-IP, Modbus TCP, ActiveX).
– Carte SD pour extension de mémoire (jusqu’à 32 GO).
– Très compact, montage rail DIN.
– Alimentation 24 Vdc.
– Compatible boitiers E/S Flexslice avec connexions directes.
– Tout axe non assigné physiquement à 1 variateur EtherCat peut être utilisé comme axe virtuel.
– Tous les axes peuvent être programmés en interpolation linéaire, circulaire, hélicoïdale, sphérique, came électronique ou réducteur numérique.
– Gestion aisée d’IHM.

Produits par marque > Voir TRIO Motion
Voir le site du fabricant > Flex-6 Nano Integrated EtherCAT Controller (EN)

TRIO Motion

Contrôleur multi-axes pour servo moteur MC664 – MC664X

Pour servo moteurs brushless moteurs continu et moteurs pas à pas

Contrôleur multi-axes pour servo moteur MC664-MC664X Trio Motionn

Contrôleur multi-axes pour servo moteur MC664-MC664X Trio Motionn

Principales caractéristiques de ce contrôleur multi-axes MC664 :

– Programmation en langage TRIO basic et/ou IEC61131 via MotionPerfect V4.
– Processeur Arm 9.
– 8 M bits de mémoire disponible.
– Système multi tâches (22 programmes en parallèle).
– Fonctions positionnement évoluées : came électronique, réducteur électronique…
– Communication en Modbus TCP, Active X, RS232, RS485, CanOpen, DeviceNet en standard.
– En option : Communication en ProfiNet IO, Profibus.
– 8 entrées et 8 entrées/sorties TOR bi directionnelles extensibles à 512.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC664 (EN)

TRIO Motion

Motion Perfect 4 Software

Logiciel Trio MOTION

Motion Perfect V3 software Trio MOTION

Logiciel Motion Perfect 2 software Trio MOTION

Principales caractéristiques du logiciel Motion Perfect 4 :

Un seul logiciel de programmation pour les applications de 1 à 64 axes. Motion Perfect vous permet un développement rapide et aisé de vos applications en mettant à votre disposition des outils comme un oscilloscope, un éditeur de cames, un convertisseur CAD to Motion.

Nouveau ! Simulation des mouvements de votre machine en 3D.
Le software est gratuit et les mises à jour aisément disponibles sur le site de Trio MOTION.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > Motion Perfect v4 (EN)

TRIO Motion

Contrôleur Multi-Axes MC4N

Solution dédiée pour le pilotage d'axes sur Bus EtherCat

Controleur-carteMultiAxe-MC4N-Mini_TRIO-Motion

Contrôleur Multi-Axes 2 à 3 axes MC4N-Trio Motion

Principales caractéristiques de ce contrôleur multi-axes MC4N :

– De 1 à 32 axes sur bus EtherCat.
– Programmation en langage multitâches Trio Basic et/ou en IEC 61131-3.
– Processeur 64 bits, 532 MHz ARM11.
– Port Ethernet pour la programmation et l’échange de données vers PLC ou HMI (EtherNet-IP, Modbus TCP, ActiveX).
– 1 port RS232 et 1 port RS485.
– 8 entrées et 8 entrées/sorties TOR extensibles via Can ou EtherCat.
– Tout axe non assigné physiquement à 1 variateur EtherCat peut être utilisé comme axe virtuel.
– Tous les axes peuvent être programmés en interpolation linéaire, circulaire, hélicoïdale, sphérique, came électronique ou réducteur numérique…

Gestion aisée d’IHM : un seul logiciel pour l’IHM Uniplay de TRIO Motion, ou pilotage d’un IHM d’une autre marque.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC4N-ECAT Mini Master (EN)

TRIO Motion

Contrôleur multi-axes MC405

Commande multi axes polyvalent et modulable

Contrôleur multi-axes MC405 Trio Motion

Commande multi-axes MC405 Trio Motion

Principales caractéristiques de cette commande multi-axes MC405 :

– De 1 à 5 axes servo ou pas à pas.
– Programmation en langage basic.
– Système multi-tâches.
– Communication en standard par Ethernet (10/100) baseT.
– 8 entrées et 8 entrées/sorties bi-directionnelles.
– Extension d’entrées/sorties TOR ou analogiques disponibles.
– Gestion de terminal aisée.
– Alimentation 24 Vdc.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC405 (EN)

TRIO Motion

Contrôleur 2 à 3 axes MC403

Pour moteurs pas à pas ou servomoteurs

Contrôleur 2 à 3 axes MC403 Trio Motion

Contrôleur 2 à 3 axes MC403 Trio Motion

Principales caractéristiques de ce contrôleur 2 à 3 axes MC403 :

– 2 axe brushless ou 3 axes pas à pas.
– 1 entrée codeur externe.
– Programmation en langage basic.
– Système multi-tâches.
– Communication en standard par Ethernet (10/100) baseT.
– Extension d’entrées/sorties TOR ou analogiques disponibles.
– Gestion de terminal aisée.
– 8 entrées et 4 entrées/sorties bi-directionnelles.
– Alimentation 24 Vcc.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC403 – MC403-Z (EN)

TRIO Motion

Contrôleur multi-axes pour servo moteur MC508

Pour servomoteurs brushless, moteurs continu et moteurs pas à pas

Contrôleur multi-axes MC508 Trio motion pour servomoteurs brushless continu pas à pas

Contrôleur multi-axes MC508 Trio motion pour servomoteurs brushless continu pas à pas

Principales caractéristiques de ce contrôleur multi-axes MC508 :

– Jusqu’à 8 axes en +/-10 Vdc ou 16 axes en pulses/dir.
– Programmation en langage TRIO basic et/ou IEC-61131 via MotionPerfect V4.
– Processeur Arm Cortex A9.
– 8 M bits de mémoire disponible.
– Système multi tâches (22 programmes en parallèle).
– Fonctions positionnement évoluées : came électronique, réducteur électronique…
– Communication en Modbus TCP, Active X, RS232, RS485, CanOpen, DeviceNet en standard.
– 32 entrées et 16 sorties TOR extensibles à 512.
– 2 entrées 0 10 V extensible à 32 entrées et 16 sorties analogiques.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC508 (EN)

TRIO Motion

Cartes d’axes à hautes performances TRIO MC464

Pour Servo moteurs, pas à pas, courant continu, hydraulique…

Cartes axes multiaxes controller MC434 Trio-MotionLes nouvelles cartes axes MC464 de TRIO Motion mettent à votre disposition toute leur puissance notamment grâce à la gestion complète de vos machines, des plus simples aux plus complexes.
La carte d’axe peut gérer jusqu’à 30 taches en parallèle grâce à son processeur 64 bits, 400 Mhz et est dotée par ailleurs jusqu’à 256 entrées/sorties. Possibilité de faire une programmation en Trio Basic, GCODE et IEC61131. Le pilotage des variateurs s’effectue en bus numérique déterministe (SERCOS, Ethernet temps réel…) et une ouverture sur votre réseau usine (Ethernet IP, Profibus, Modbus…) est également réalisable.

Bénéficiez ainsi, pour vos machines, de 1 à 64 axes de toute la puissance et toute la souplesse d’une véritable carte dédiée au Motion Control : interpolation linéaire, circulaire, hélicoïdale, came électronique, réducteur électronique, NURBS….

cartes axes TRIO Motion



Produit par marque > Voir TRIO Motion
Contrôleurs d’axes > Fiche Servo moteur MC664 – MC664X


TRIO Motion

Contrôleur multi-axes MC464

Pour servo moteurs brushless ou continu, moteurs pas à pas

Contrôleur multi-axes MC464 Trio-Motion

Principales caractéristiques de ce contrôleur multi-axes MC464 :

– De 1 à 64 axes.
– Programmation en langage basic.
– Processeur 64 bits 400mHz.
– 8 M bits de mémoire disponible.
– Système multi-taches (20 programmes en parallèle).
– En option programmation en en IEC61131.
– Fonctions came électronique, réducteur électronique…
– En standard communication par RS232, 485, bus CAN ou Ethernet.
– Communication en Profibus, CC Link, Profinet I/O , Modbus RTU ou TCP/IP.
– Bus de commande Ethercat, SERCOS II, RTEX, SLM…
– 8 entrées et 8 entrées/sorties TOR bi-directionnelles extensibles à 256.
– 2 entrées 0 10 V extensible à 32 entrées et 16 sorties analogiques.
– Gestion aisée d’IHM via RS232/RS485.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC464 (EN)

TRIO Motion

Contrôleur 1 à 2 axes MC302X

Pour moteurs pas à pas ou servomoteurs

Contrôleur mono axes MC302X TRIO Motion

Contrôleur 1 à 2 axes MC302X  TRIO Motion

Principales caractéristiques de ce contrôleur 1 à 2 axes MC302X :

– 1 axe brushless ou 2 axes pas à pas
– 1 entrée codeur externe
– Programmation en langage basic.
– Système multi-tâches.
– Communication en standard par RS 232/485.
– Extension d’entrées/sorties TOR ou analogiques disponibles.
– Gestion de terminal aisée.
– 4 entrées et 4 entrées/sorties bi-directionnelles.
– Alimentation 24 Vcc.

Produits par marque > voir Trio MOTION

TRIO Motion

Contrôleur multi-axes MC206X

Commande axes polyvalent et modulable

Contrôleur multi-axes MC206X Carte d’axes TRIO Motion

Carte d’axes MC206X Commande axes TRIO Motion

Principales caractéristiques de ce contrôleur multi-axes MC206X :

– De 1 à 8 axes servo  ou pas à pas.
– Programmation en langage basic.
– Système multi-tâches.
– Communication en standard par RS 232/485 ou port USB.
– 8 entrées et 8 entrées/sorties bi-directionnelles.
– Extension d’entrées/sorties TOR ou analogiques disponibles.
– Bus Profibus, DeviceNet, Ethernet et Sercos, en option.
– Gestion de terminal aisée.
– Alimentation 24 Vdc.

Produits par marque > voir Trio MOTION
Voir le site du fabricant > MC206X (EN)

TRIO Motion

Motion Perfect 3 Software

Logiciel Trio MOTION 3

Motion Perfect 2 software Trio MOTION

Logiciel Motion Perfect 3 TrioMotion

Principales caractéristiques du logiciel Motion Perfect 3 de Trio Motion :

Un seul logiciel de programmation pour les applications de 1 à 64 axes. Motion Perfect vous permet un développement rapide et aisé de vos applications, en mettant à votre disposition des outils comme un oscilloscope, un éditeur de cames, un convertisseur CAD to Motion…

Le software est gratuit et les mises à jour aisément disponibles sur le site de Trio MOTION.

Produits par marque > voir Trio MOTION
