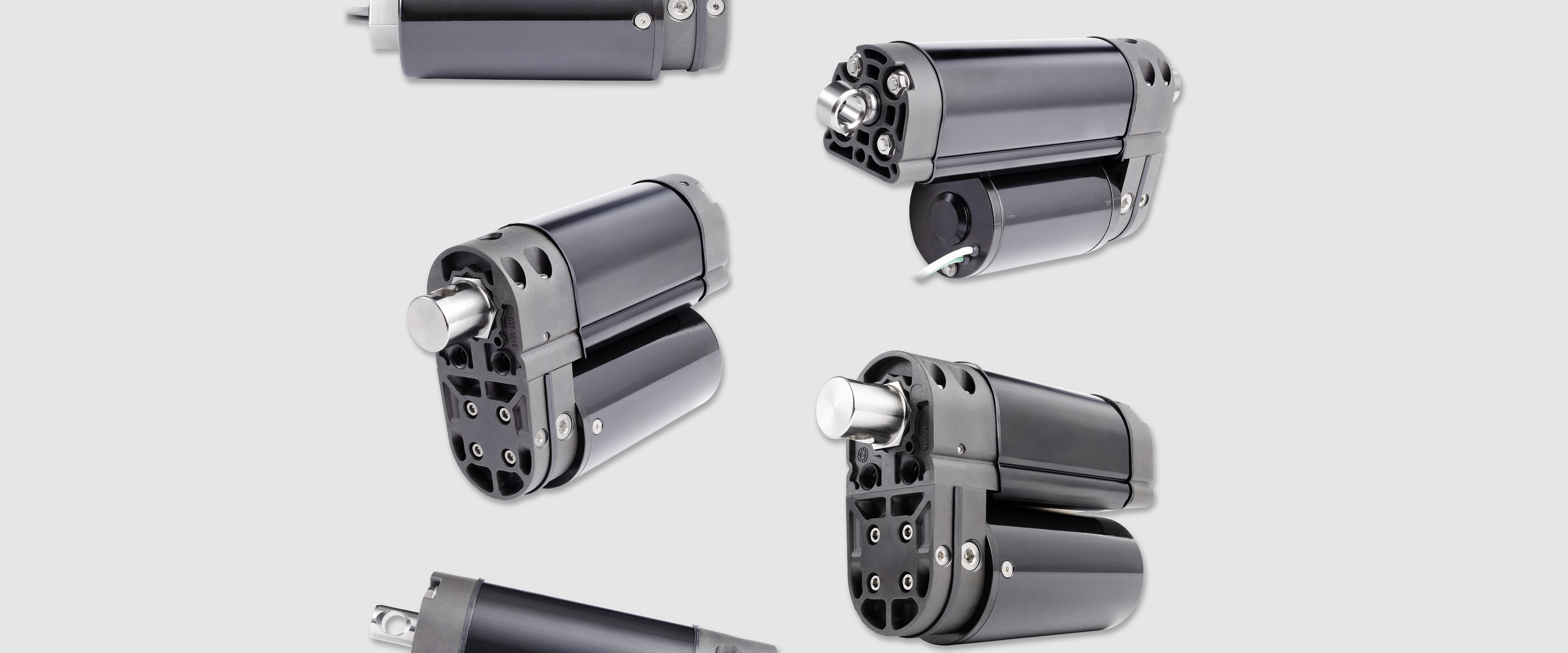

Lorsque l’espace disponible est limité, obtenir un effort élevé peut devenir complexe. Le vérin électro-hydraulique H-Track de Thomson Linear répond à cette problématique. Il associe les performances de l’hydraulique à la simplicité de commande d’un vérin électrique. Sa conception compacte et autonome facilite son intégration dans de nombreuses applications.
Un vérin électro-hydraulique combinant deux technologies
Le H-Track de Thomson intègre plusieurs composants au sein d’un même ensemble. Le moteur électrique, la pompe, les valves et le circuit hydraulique sont directement intégrés au vérin. Il n’est donc pas nécessaire d’installer une centrale hydraulique externe. Le système fonctionne également sans flexibles ni raccords hydrauliques externes.
Cette conception forme une solution autonome et entièrement fermée. Elle combine ainsi la puissance de l’hydraulique avec la simplicité d’une commande électrique.
Jusqu’à 21 350 N de force dans un format compact
Malgré son format compact, le H-Track peut délivrer un effort dynamique jusqu’à 21 350 N. Sa vitesse peut atteindre 58,2 mm/s, selon la configuration et la charge. Le vérin propose des courses standard jusqu’à 300 mm. Il est disponible avec une alimentation de 12 ou 24 Vdc, selon la configuration choisie.
Le H-Track offre ainsi une forte densité de puissance dans un espace réduit. Il convient particulièrement aux applications qui associent faible encombrement et efforts élevés.
Une forte résistance aux chocs et aux vibrations
Le vérin électro-hydraulique H-Track se distingue également par sa robustesse. Sa technologie lui permet de supporter des charges de choc importantes. Elle offre aussi une bonne résistance aux vibrations.
Autre avantage : le vérin peut maintenir une charge à l’arrêt sans alimentation électrique. Cette fonction peut être particulièrement intéressante pour les équipements mobiles. Le H-Track répond ainsi aux applications exposées aux mouvements, aux impacts ou aux variations de charge.
Un H-Track conçu pour les environnements exigeants
Le H-Track peut fonctionner dans des conditions environnementales difficiles. Sa conception offre notamment une protection contre la poussière, l’humidité et les lavages haute pression.
Une version marine IP68 est également disponible. Elle intègre notamment des composants en acier inoxydable 316 pour renforcer sa résistance à la corrosion. Elle convient donc aux environnements exposés à l’eau, au sel ou à une forte humidité.
Quelles applications pour le vérin H-Track ?
Le H-Track répond à de nombreuses applications nécessitant un actionnement linéaire compact et puissant. Il peut notamment être utilisé dans les secteurs industriel, agricole, marin et mobile. Sa conception convient aussi aux équipements utilisés en extérieur ou à proximité de l’eau.
Le choix du vérin dépend toutefois des contraintes de chaque application. Plusieurs critères doivent être étudiés : effort, course, vitesse, alimentation, environnement et type de charge.
Vous recherchez une solution compacte, puissante et résistante ? Rosier Mécatronique vous accompagne dans le dimensionnement de votre H-Track. Notre équipe peut vous aider à sélectionner la configuration adaptée à votre application et à vos contraintes.
