Spécialiste en positionnement et
contrôle de mouvements

Portescap

Micro-moteurs CC. Micro-moteurs pas à pas. Micro-moteurs brushless.

Portescap

Nouvelle gamme de minis moteurs brushless 35ECS Ultra EC™

Nouveau mini moteur brushless à très haute vitesse pour ensemble

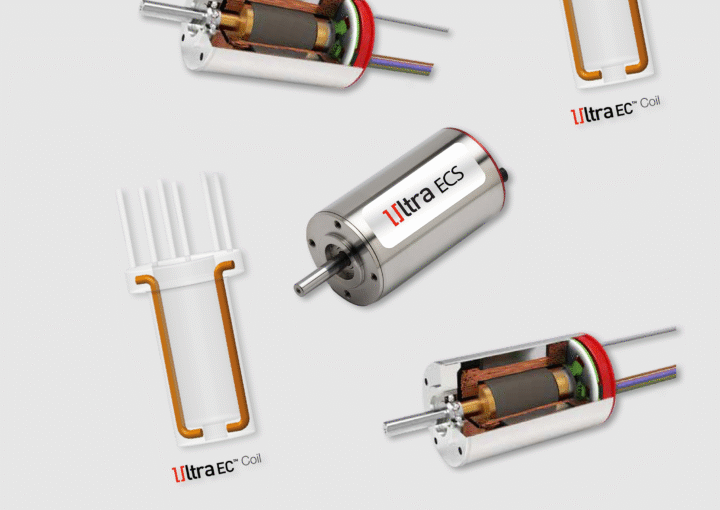

Mini moteur brushless 35ECS de Portescap

Nous sommes fiers d’annoncer l’extension de la gamme des Ultra EC™ : mini moteur brushless de Portescap. Les Ultra EC™ sans fentes, avec l’introduction du nouveau moteur 35ECS.

Ce mini moteur brushless à 2 pôles offre une vitesse et une puissance extrêmement élevées (330 W maxi en continu) sans compromettre le bon fonctionnement et la longévité que l’on attend des moteurs brushless sans fentes de Portescap.

Présentation de la nouvelle gamme de moteur brushless sans fentes Ultra EC™.

Le nouveau mini moteur brushless 35ECS est proposé en deux longueurs : 35ECS60 et 35ECS80. Les deux versions 35ECS60 et 35ECS80 font appel à notre technologie de bobine brevetée Ultra EC qui délivre un couple et une densité de puissance hors pair avec des pertes dans le fer limitées sur une vaste plage de vitesses de travail, sans frottement ni usure de balais. Ces mini moteurs brushless reprennent notre conception de rotor à haute vitesse à même de supporter 40 000 tr/min. Unique en son genre, le 35ECS80 ouvre de nouvelles perspectives en matière d’ensembles fins ou longs, avec des capacités de couple impressionnantes à très haute vitesse. Le 35ECS60, pour sa part, offre des capacités haute vitesse à très faible tension. Grâce à leur conception robuste, les 35ECS peuvent supporter un couple crête pendant 2 secondes à 1,1 Nm (35ECS60) et 2,0 Nm (35ECS80).

Fiabilité et durée de vie améliorées.

Les moteurs 35ECS sont adaptables à la plupart des applications, y compris industrielles. Ils améliorent la durée de vie et la fiabilité d’un dispositif sans compromis sur la puissance ni le débit de la machine tout en réalisant des économies d’énergie. Les nouveaux moteurs 35ECS constituent un choix idéal pour les applications de type outils portatifs alimentés par batterie (perceuses et dispositifs de serrage industriels), les équipements automatisés d’usine (ventilateurs et pompes à vide de grande taille) ainsi que les applications présentant des contraintes de diamètre.

Des nouveaux moteurs brushless aux options personnalisables.

Les nouveaux minis moteurs brushless 35ECS sont pourvus d’une bride avant soudée au laser permettant au carter le plus résistant de supporter un couple de réaction élevé. Une sonde de température placée sur la tête de bobine garantie le contrôle optimisé des performances du moteur dans les applications lourdes. Ces moteurs sont proposés avec des capteurs à effet Hall et 6 bobines différentes au total pour répondre aux besoins de vitesse et tension du client. Sur demande, Portescap peut également fournir des options de personnalisation, avec des réducteurs, codeurs, variantes de bobines et interfaces mécaniques modifiées.
Découvrez le nouveau mini moteur brushless très haute vitesse de la gamme 35ECS Ultra EC de PortescapPortescap micro-motorisation


Produits par marque > Voir PORTESCAP
Toutes les gammes Portescap > Gamme de moteurs brushless

Portescap

Minis moteurs brushless Ultra EC™ 35ECS80

Des minis moteurs ultra performants

Gamme Micro-moteurs brushless Ultra EC™ 35ECS60 et 35ECS80- Portescap

Découvrez les deux minis moteurs brushless très haute vitesse

35ECS80 et 35ECS60 de la nouvelle gamme Ultra EC™ de Portescap.

– Diamètre : 35 mm.
– Disponibles en deux longueurs : 60 et 80 mm.
– Haute vitesse et puissance extrêmement élevées.
– Vitesse maximale continue : jusqu’à 40 000 rpm.
– Puissance mécanique maximum continu : 330 w.
– Couple maximum continu : jusqu’à 2,0 mNm.
– Design optimisé et couple de crête élevé.
– Performances de couple permettant une dynamique élevée et un cycle de travail plus rigoureux.
– Capteurs effet hall.

Produits par marque > Voir Portescap
Minis moteurs brushless Ultra EC™ > En savoir plus (ECT) et (ECP).
Site du fabricant > Ultra EC Motors (EN)

Portescap

Micro moteurs brushless ECS line

Une gamme de micro moteurs brushless ultra haute vitesse

Gamme micro moteurs brushless Ultra EC™ 35ECS60 et 35ECS80- Portescap

Principales caractéristiques des micro moteurs brushless ECS line (ECS60) de Portescap :

– Diamètre : 22 mm.
– Longueur : 45 et 60 mm.
– Haute vitesse et temps de réaction optimal.
– Vitesse maximale continue : jusqu’à 60 000 rpm.
– Puissance mécanique maximum continu : 120 et 160 w.
– Couple maximum continu : jusqu’à 44,9 mNm.
– Technologie de bobinage en U : 30% de couple en plus.
– Capteurs effet hall.
– Capteur de température intégré.

Produits par marque > voir Portescap
Voir le site du fabricant > Ultra EC Motors (EN)

Portescap

Micro-moteurs courant continu

Micro moteur courant continu diamètre 8 mm

micro moteur courant continu portescap

micro moteur courant continu portescap

Principales caractéristiques du micro moteur courant continu de Portescap :

– Tension nominal : De 2 à 9 V.
– Longueurs : 17 et 20 mm.
– Poids : de 3,8 à 4,6 g.
– Vitesse maximale continue : 10 000 rpm.
– Courant maximum continu : de 0,13 à 0,29 A.
– Couple maximum continu : jusqu’à 0,95 mNm.
– Température d’utilisation moteur : de -30 à 85 C°.
– Commutation métal précieux.
– Réducteurs en option.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > DC Motors (EN)

Portescap

Micro moteurs courant continu

Micro moteurs courant continu diamètre 10 mm

micro moteurs courant continu de Portescap

micro moteur courant continu portescap

Principales caractéristiques des micro moteurs courant continu de Portescap :

– Tension nominal : De 3 à 9 V.
– Longueur : 18 mm.
– Poids : 16 g.
– Vitesse maximale continue : 10 000 rpm.
– Courant maximum continu : de 0,12 à 0,34 A.
– Couple maximum continu : jusqu’à 0,9 mNm.
– Température d’utilisation moteur : de -30 à 85 C°.
– Commutation métal précieux.
– Réducteurs en option.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > DC Motors (EN)

Portescap

Mini moteur courant continu

Mini moteur courant continu diamètre 12 mm

mini moteur courant continu de Portescap

mini moteur courant continu portescap

Principales caractéristiques du mini moteur courant continu de Portescap :

– Tension nominal : De 3 à 9 V.
– Longueurs : 20 et 28 mm.
– Poids : de 13,5 et 15 g.
– Vitesse maximale continue : 10 000 rpm.
– Courant maximum continu : de 0,25 à 0,73 A.
– Couple maximum continu : jusqu’à 3,5 mNm.
– Température d’utilisation moteur : de -30 à 85 C°.
– Commutation métal précieux.
– Réducteurs en option.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > DC Motors (EN)

Portescap

Mini moteurs courant continu

Mini moteurs courant continu diamètre 13 mm

mini moteurs courant continu de Portescap

mini moteurs courant continu de portescap

Principales caractéristiques des mini moteurs courant continu de Portescap :

– Tension nominal : De 6 à 24 V.
– Longueur : 28 mm.
– Poids : de 18 g.
– Vitesse maximale continue : 9 000 rpm.
– Courant maximum continu : de 0,21 à 0,69 A.
– Couple maximum continu : jusqu’à 3,3 mNm.
– Température d’utilisation moteur : de -30 à 85 C°.
– Commutation métal précieux.
– Réducteurs en option.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > DC Motors (EN)

Portescap

Micro moteur CC

Micro moteur CC diamètre 16 mm

Micro moteur CC de Portescap

micro moteur CC de portescap

Principales caractéristiques du micro moteur CC de Portescap :

– Tension nominal : De 1,5 à 32 V.
– Longueurs : de 16 à 28 mm.
– Poids : de 14 à 24 g.
– Vitesse maximale continue : 10 000 rpm.
– Courant maximum continu : de 0,09 à 4 A.
– Couple maximum continu : jusqu’à 6,9 mNm.
– Température d’utilisation moteur : de -30 à 85 C°.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > DC Motors (EN)

Portescap

Mini moteur aimant disque

Mini-moteur diamètre 10 mm

mini moteur aimant disque de portescap

micro moteur courant continu portescap

Principales caractéristiques du mini moteur aimant disque de Portescap :

– Tension : 12 V.
– Couple de 1,5 à 2,4 mNm.
– Nombre de pas par tour : de 24 à 40.
– Courant nominal 2 ph. : de 0,15 à 0,37 A.
– Réducteur en option.
– Poids : 9 g.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > Disc Magnet Motors (EN)

Portescap

Micro moteur aimant disque

Micro-moteur diamètre 16 mm

micro moteur aimant disque de Portescap

micro moteur aimant disque portescap

Principales caractéristiques du micro moteur aimant disque de Portescap :

– Tension : jusqu’à 24 .
– Couple de 6,2 à 7 mNm.
– Nombre de pas par tour : de 24 à 40.
– Courant nominal 2 ph. : de 0,12 à 0,63 A.
– Réducteur en option.
– Poids : 23 g.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > Disc Magnet Motors (EN)

Portescap

Petit moteur aimant disque

Petit moteur diamètre 32 mm

micro moteur aimant disque de Portescap

micro moteur courant continu portescap

Principales caractéristiques du petit moteur aimant disque de Portescap :

– Tension : jusqu’à 45 V.
– Couple de 14 mNm.
– Nombre de pas par tour : 60
– Courant nominal 2 ph. : de 0,06 à 0,72 A.
– Réducteur en option.
– Poids : 40 g.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > Disc Magnet Motors (EN)

Portescap

Petits moteurs aimant disque

Petits moteurs diamètre 39 mm

micro moteur aimant disque de Portescap

micro moteur courant continu portescap

Principales caractéristiques des petits moteurs aimant disque de Portescap :

– Tension : jusqu’à 36 V.
– Couple de 60 mNm.
– Nombre de pas par tour : 100
– Courant nominal 2 ph. : de 0,34 à 1,12 A.
– Réducteur en option.
– Poids : 100 g.

Produits par marque > voir PORTESCAP
Voir le site du fabricant > Disc Magnet Motors (EN)

Portescap

Mini moteur électrique ECT line

Un mini moteur électrique au rapport couple/encombrement très élevé

mini moteur électrique ECT line de portescap

Principales caractéristiques du mini moteur électrique ECT line de Portescap:

– Diamètres : 22 et 30 mm.
– Longueurs : 60, 64 et 82 mm.
– Fort couple pour un encombrement très réduit.
– Vitesse maximale continue : jusqu’à 30 000 rpm.
– Puissance mécanique maximum continu : 86, 104 et 187 w.
– Couple maximum continu : jusqu’à 136 mNm.
– Technologie de bobinage en U : 30% de couple en plus.
– Capteurs effet hall.
– Capteur de température intégré.

Produits par marque > voir Portescap
Voir le site du fabricant > Ultra EC Motors (EN)

Portescap

Petit moteur brushless ECP line

Petit moteur brusless ECP line: le parfait compromis

petit moteur brushless ECP line de portescap

Principales caractéristiques du petit moteur brushless ECP line de Portescap :

– Diamètres : 16 et 22 mm.
– Longueurs : 36, 52, 45 et 60 mm.
– Compromis entre vitesse, couple et encombrement.
– Vitesse maximale continue : jusqu’à 50 000 rpm.
– Puissance mécanique maximum continu : jusqu’à 120 w.
– Couple maximum continu : jusqu’à 49,9 mNm.
– Technologie de bobinage en U : 30% de couple en plus.
– Capteurs effet hall.
– Capteur de température intégré.

Produits par marque > voir Portescap
Voir le site du fabricant > Ultra EC Motors (EN)

Portescap

Mini moteurs brushless Ultra EC

Des mini moteurs hautes performances

mini moteurs brushless ultra ECPortescap vous présente sa nouvelle gamme de mini moteurs très hautes performances : les Ultra EC. Ils sont destinés à vos applications les plus exigeantes.

Vos applications sont uniques. C’est pourquoi et afin de mieux répondre à vos attentes, Portescap a développé trois gammes en une : l’ECS line, l’ECT line et l’ECP line. Faites votre choix selon vos besoins :

– Pour une très haute vitesse et un temps de réaction optimal, faites confiance à l’ECS line.
– Pour une application privilégiant le couple dans le volume le plus réduit, choisissez l’ECT line.
– Vous cherchez un compromis entre les deux modèles ci-dessus ? L’ECP line répondra à vos attentes.

Les mini moteurs EC utilisent la technologie de bobinage en U. Celle-ci apporte 30% de couple en plus en comparaison d’un moteur de même taille.

Ils peuvent être utilisés dans de nombreux domaines d’applications, par exemple, dans le domaine médical, grâce à leur fiabilité et leurs performances. Ou bien, ils peuvent être employés dans les outillages portatifs et les robots humanoïdes, où leur rapport compacité/performances est sans égal.

Les moteurs Ultra EC ont très peu de limites, faites confiance à votre imagination !

Toutes les gammes Portescap> Gamme de micro moteurs

mini moteurs brushless ultra ECTmini moteurs brushless ultra ECmini moteurs brushless ultra ECSmini moteurs brushless ultra ECP


Portescap

Mini moteur courant continu DC

Une gamme de mini-moteur toutes motorisations

mini moteur DC portescap

Principales caractéristiques des minis moteurs DC de Portescap :

– Mini Moteurs DC à rotor sans fer.
– Commutation collecteur-balai par matière précieuse ou système Rotafente.
– De 7 à 35mm de diamètre.
– En option, codeur, réducteurs…

Produits par marque > Voir PORTESCAP
Voir le site du fabricant > Brushless DC Motors
(EN)
et DC Motors (EN)
